電池測試設備 --- 信号鏈篇
發布日期：2022-05-08
2． 放大器的共模抑制比CMRR
在高精度的電池測試設備中通常使用具有良好噪聲環境高可靠性的高側電流檢測方法，由于共模電壓較高，需要(yào / yāo)使用共模抑制比較高的放大器。首先，共模抑制比可以表示爲(wéi / wèi)
Ad爲(wéi / wèi)共模增益，Acm爲(wéi / wèi)差模增益，共模抑制比帶來的誤差可以表示爲(wéi / wèi)

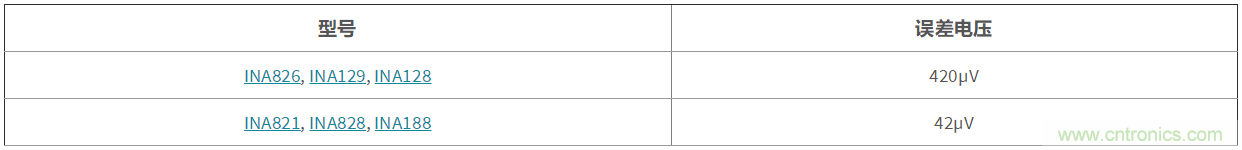

Vin＿cm輸入共模電壓，Vin＿d爲(wéi / wèi)輸入差模電壓，共模誤差似乎是一(yī / yì ／yí)個可以被校準的誤差，當共模電壓不變時，這的确可以被軟件校準抵消掉，而由于實際的分容電池電壓是從0V增長到滿電4．2V，此時共模電壓随着充放電時間而變化，那麽共模誤差将會成爲(wéi / wèi)不可校準的誤差了(le／liǎo)，此時需要(yào / yāo)選用CMRR較高的器件。在增益100倍時，根據式（1）（2）給出幾種不同器件CMRR帶來的誤差：
3． 其他因素
其他無源器件的選擇上如分流器等，也有采用溫度補償的方法可以降低溫漂帶來的誤差，這裏不做贅述。
當然也有存在一(yī / yì ／yí)些廠家通過實現多段拟合的方法盡量降低校準時的非線性誤差，但是由于批量生産時的一(yī / yì ／yí)緻性問題，這需要(yào / yāo)很大的工作量通過批量的數據校驗，找出具有普适性的溫漂多段校準折線，但是如果因爲(wéi / wèi)一(yī / yì ／yí)緻性的問題也容易導緻出現過拟合誤差。
